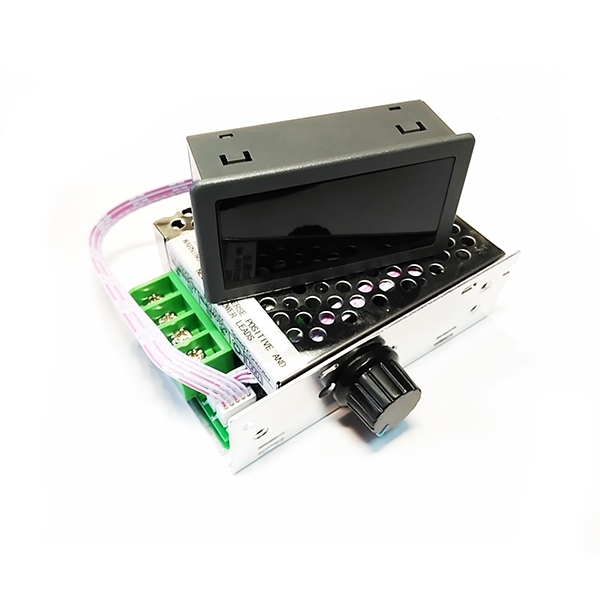

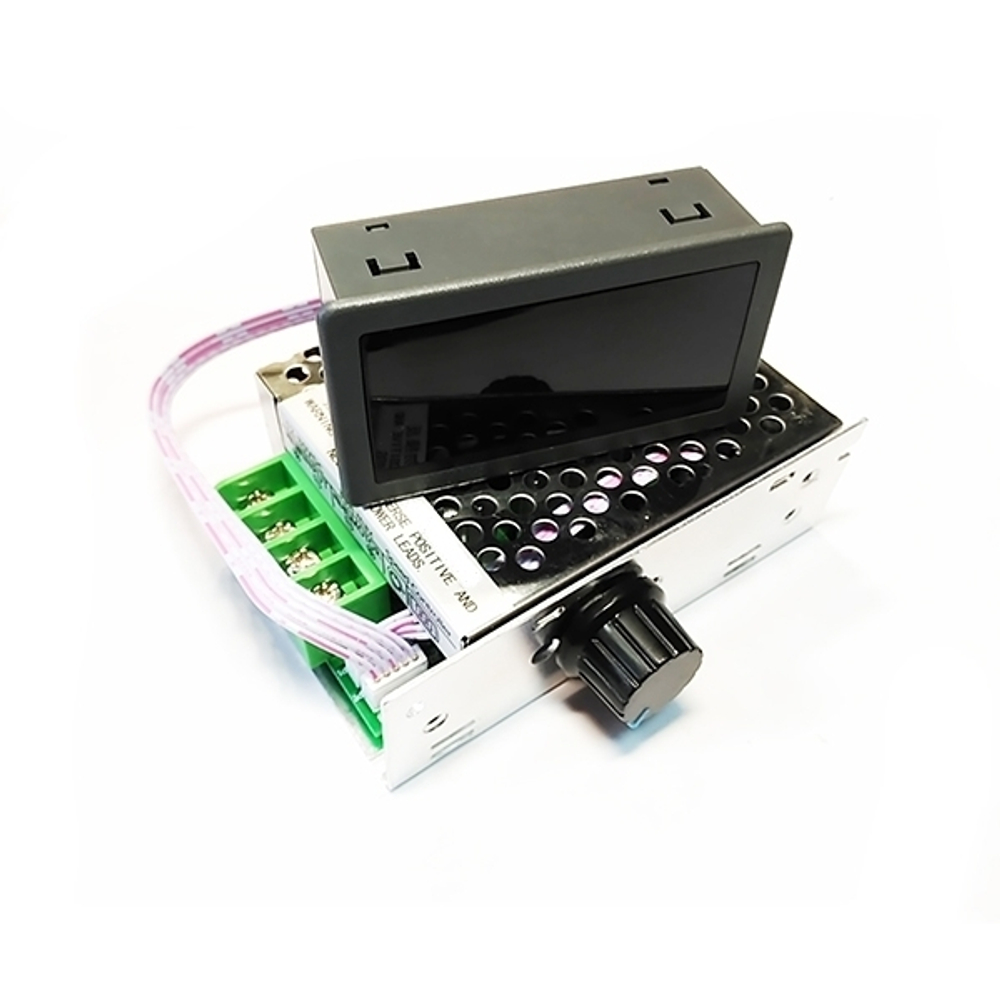

MP301M ШИМ регулятор мощности 12-80В / 30А в корпусе с радиатором и дисплеем
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Радиоконструкторы и модули |
Описание
Отличное решение для управления электродвигателем!
Модуль, предназначен для регулировки мощности нагрузки до 30А в цепях постоянного тока с напряжением 12-80В. Устройство построено на базе 4-х мощных 100А полевых транзисторов STP100N8F6 и предназначено для регулирования мощности электронагревательных, осветительных приборов, коллекторных электродвигателей постоянного тока и т.п. Оснащен дисплеем, на котором отображается мощность в процентах. Может работать без дисплея. Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в самых различных применениях.
Технические характеристики
| Диапазон выходного напряжения, В | 12 ... 80 |
| Тип питания | постоянный |
| Частота ШИМ генератора, КГц | 20 |
| Мощность подключаемой нагрузки, максимальная (Вт) | 400 |
| Габариты модуля , мм | 110х35х75 |
| Установочные габариты дисплея, мм | 75х39х25 |
| Вес | 48 |
Инструкции
Особенности
- Плавная регулировка во всем диапазоне мощности.
- Широкий диапазон рабочего напряжения
- Металлический корпус
- Установлен радиатор
- Индикатор включения питания.
- Компактное исполнение.
- Возможность работы без дисплея
- Регулятор мощности совмещен с выключателем питания.
Принцип работы
Регулятор мощности использует принцип фазового управления.
Конструкция устройства
Регулятор мощности выполнен в виде модуля без корпуса.
Дополнительная информация
При использовании нагрузки мощностью более 1000 Вт, симистор TRIAC необходимо установить на радиатор (в комплект набора не входит). Площадь радиатора должна составлять не менее 200 см2
Схемы
СХЕМА
Схема
Схема
Комплект поставки
- Модуль управления - 1 шт.
- Дисплей - 1 шт.
- Инструкция - 1 шт.
