MP701 Исполнительный элемент 5В (4 независимых канала по 2 кВт 10А) готовый модуль
| Артикул | MP701 |
| Производитель | Мастер Кит |
| Бренд | Нет бренда |
| Тип | Электронный модуль |
Описание

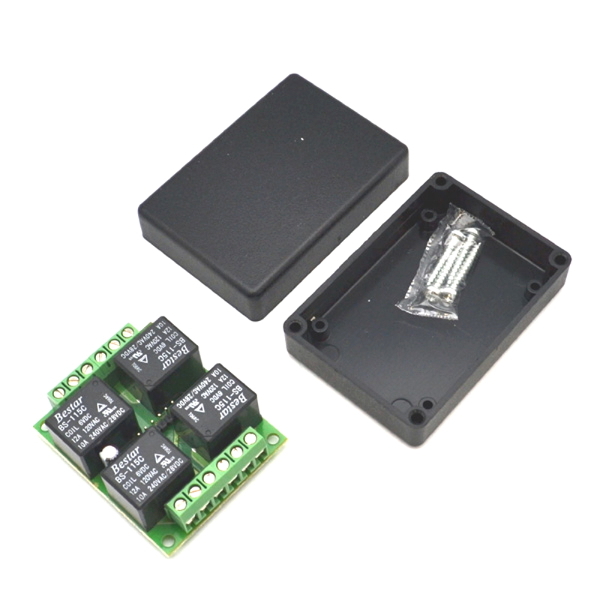

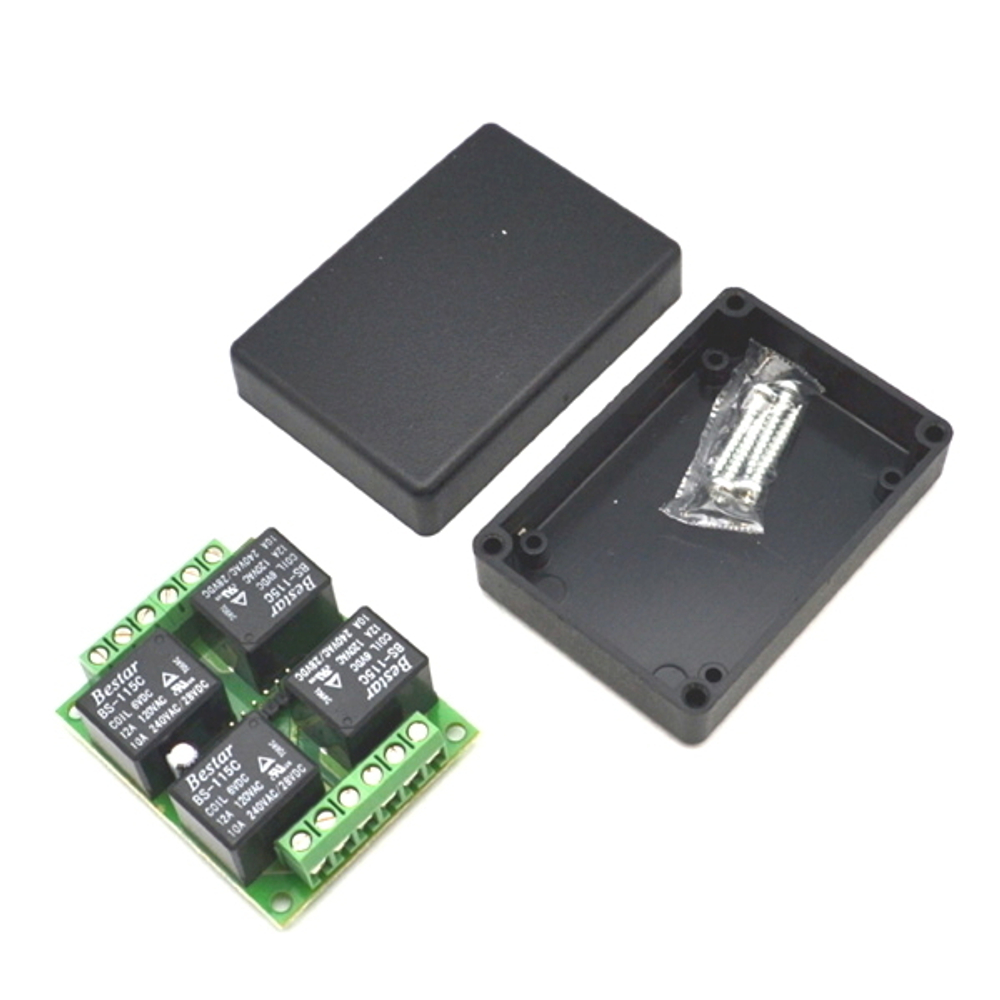

Силовой модуль коммутации предназначен для обеспечения управления силовыми электроприборами от слаботочных выходов различных датчиков, например, MP707, MP710. Он управляет 4 каналами и обеспечивает гальваническую развязку между датчиками и электроприборами.
При желании изделие может быть размещено в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.
Технические характеристики
| Напряжение питания (В) | 5 |
| Тип питания | постоянный |
| Потребляемый ток, не более (мА) | 200 |
| Количество входов (шт) | 4 |
| Количество выходов (шт) | 4 |
| Рекомендованная температура эксплуатации (°С) | -30...+60 |
| Длина (мм) | 70 |
| Ширина (мм) | 50 |
| Высота (мм) | 28 |
| Вес, не более (г) | 200 |
| Максимально допустимый ток нагрузки (А) | 10 |
| Вес | 109 |
Инструкции
Особенности
- Устройство поставляется с корпусом.
- Возможность управления индуктивной нагрузкой.
Рекомендации по совместному применению
{item:id=MP710,link=y}
Комплект поставки
- Модуль MP701 - 1 шт.
- Корпус - 1 шт.
- Инструкция - 1 шт.
Подготовка к эксплуатации
- Проверка:
- Подайте напряжение питания 5В на контакты G и “+”, а также управляющие сигналы контакты 1,2,3,4) подаются на разъём в центре печатной платы.
- Подайте плюс питание, через токоограничивающий резистор номиналом 10 кОм, на контакты 1, 2, 3, 4. При этом вы должны слышать щелчки. так работают реле.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С.
- Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- Не путайте полярность питания модуля.
- Не превышайте максимально допустимую мощность нагрузки.
- Не соблюдение данных требований приведет к выходу устройства из строя.
